Тормозные резисторы для Lenze 8400 Inverter Drives 0,25

Преобразователи частоты Lenze 8400 Inverter Drives 0,25 - 45 кВт

Тормозные резисторы

Внешний тормозной резистор необходим при торможении с большим моментом инерции или при длительной работе в генераторном режиме. Он преобразует энергию торможения в тепло.

Рекомендованные в таблице сопротивления рассчитаны на работу с током торможения 150%, при временном соотношении 15/135сек (торможение/пауза).

Тормозные сопротивления оборудованы термоконтактами (нормально-замкнутый контакт, свободный от потенциала).

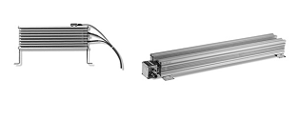

Тормозной резистор для 8400 Inverter Drive Lenze

Мощн.	Напр. питания	Тип		Параметры тормозного резистора			Размеры	Вес
P_N(кВт)	U_Netz(B)	Преобраователя	Резистора	Сопротивление R (Ом)	Мощность S1 P(Вт)	Теплоемкость WK (кВтс)	Д х Ш х В (мм)	(кг)
0.25	1 AC 100..264B	E84AV_ _ _2512	ERBM180R050W	180	50	8	160 x 21 x 40	0.28
0.37		E84AV_ _ _3712	ERBM180R050W	180	50	8	160 x 21 x 40	0.28
0.55		E84AV_ _ _5512	ERBM100R100W	100	100	15	247 x 21 x 60	0.50
0.75		E84AV_ _ _7512	ERBM100R100W	100	100	15	247 x 21 x 60	0.50
1.1		E84AV_ _ _1122	ERBP033R200W	33	200	30	240 x 41 x 122	1.00
1.5		E84AV_ _ _1522	ERBP033R200W		200	30	240 x 41 x 122	1.00
2.2		E84AV_ _ _2222	ERBP033R300W		300	45	320 x 41 x 122	1.40
0.37	3 AC 320..550B	E84AV_ _ _3714	ERBM390R100W	390	100	15	235 x 21 x 40	0.37
0.55		E84AV_ _ _5514
0.75		E84AV_ _ _7514
1.1		E84AV_ _ _1124	ERBP180R200W	180	200	30	240 x 41 x 122	1.00
1.5		E84AV_ _ _1524	ERBP180R200W		200	30	240 x 41 x 122	1.00
2.2		E84AV_ _ _2224	ERBP180R300W		300	45	320 x 41 x 122	1.40
3.0		E84AV_ _ _3024	ERBP180R300W	180	300	45	320 x 41 x 122	1.40
			ERBP047R200W	47	200	30	320 x 41 x 122	1.00
			ERBS047R400W		400	60	400 x 110 x 105	2.30
4.0		E84AV_ _ _4024	ERBP047R200W		200	30	320 x 41 x 122	1.00
			ERBS047R400W		400	60	400 x 110 x 105	2.30
			ERBS047R800W		800	120	710 x 110 x 105	3.90
5.5		E84AV_ _ _5524	ERBP047R200W		200	30	320 x 41 x 122	1.00
			ERBS047R400W		400	60	400 x 110 x 105	2.30
			ERBS047R800W		800	120	710 x 110 x 105	3.90
7.5		E84AV_ _ _7524	ERBP027R200W	27	200	30	320 x 41 x 122	1.00
			ERBS027R600W		600	90	550 x 110 x 105	3.10
			ERBS027R01K2		1200	180	1020 x 110 x 105	5.60
11.0		E84AV_ _ _1134	ERBP027R200W		200	30	320 x 41 x 122	1.00
			ERBS027R600W		600	90	550 x 110 x 105	3.10
			ERBS027R800W		800	120	710 x 110 x 105	3.90
15.0		E84AV_ _ _1534	ERBS018R800W	18	800	120	710 x 110 x 105	3.90
			ERBS018R01K4		1400	210	1110 x 110 x 105	6.20
			ERBS018R02K8		2800	420	1110 x 200 x 105	12.00
18.5		E84AV_ _ _1834	ERBS015R800W	15	800	120	710 x 110 x 105	3.90
			ERBS015R01K2		1200	180	1020 x 110 x 105	5.60
			ERBS015R02K4		2400	420	1020 x 200 x 105	10.00
22.0		E84AV_ _ _2234	ERBS015R800W		800	120	710 x 110 x 105	3.90
			ERBS015R01K2		1200	180	1020 x 110 x 105	5.60
			ERBS015R02K4		2400	420	1020 x 200 x 105	10.00
30.0		E84AV_ _ _3034	ERBG075D01K9	7.5	1900	285	486 x 236 x 302	9.50
37.0		E84AV_ _ _3734
45.0		E84AV_ _ _4534
